一、系統特點
我公司利用自主研發的電力操作電源組件，組成一定容量配置的直流系統，應用于發電廠、水電站、各類變電站及其他需要直流供電的場合。
電力操作電源組件具有以下特點：
u 多種容量充電模塊選擇，實現一定容量配置的最優性能價格比。
u 110V/220V電壓輸出，方便系統的配置選型。
u 充電模塊采用自然冷卻方式，統一接口方式，設計簡單，通用性強。
u 具有輸出電壓和電流平滑調節的功能。
u 充電模塊智能控制，提供數據通訊接口。
u 充電模塊硬件低差自主均流，保證系統的可靠運行。
u 分散多級監控系統，實現監控系統的簡單可靠。
u 模塊化結構，組屏簡單，配置靈活。
u 組件配套齊全，可以提供全方位的解決方案。
二、系統原理

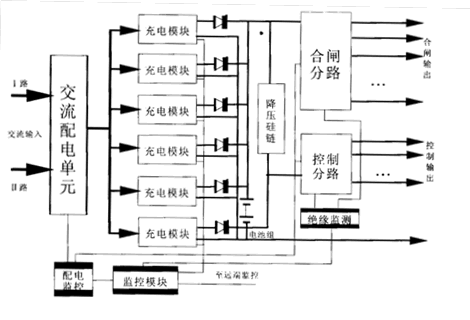

我公司的電力操作電源組件可以方便組合。利用這些組件可以實現模塊化的設計，組成不同容量的系統。其基本組成形式如圖1-1所示（以GZD35接線方式為例）。 按照輸入輸出的順序，電源系統可以分為如下幾個部分：交流配電單元（包括交流輸入、自動切換、C/D級防雷系統、交流信號檢測）、AC/DC整流模塊、蓄電池輸入及其配電單元、電壓調節單元、直流饋出配電單元、絕緣監測儀、電池監測儀、監控單元、配電監控單元（包括交流配電、直流配電），此外還有部分特殊功能組件。
電力操作電源的基本組成形式 圖
1、交流配電
交流電源輸入分為手動控制和自動切換控制兩種輸入方式。兩路輸入時基本上都是采用自動切換方式，使用交流互鎖接觸器并輔以部分元器件就可以組成實現自動切換電路，實現系統兩路交流源的自動切換輸入。兩路輸入也可以采用手動控制切換輸入。此時需要增加一個切換控制開關，即在交流接觸器的線圈回路中通過切換開關直接引入交流信號，以實現自動/手動控制。一路輸入時全部采用手動控制方式。
2、直流充電母線

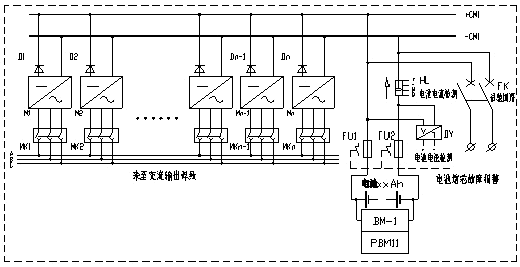

交流電源通過各配電輸出開關向相應的整流器供電，整流器輸出直流電源與蓄電池并聯輸出形成充電母線。原理框圖見圖1-2。
圖 1-2 直流充電母線
3、直流饋出母線
直流饋出母線有單母線和單母線分段兩種形式，具體的系統方案分類見1.3節所述。每段母線的基本形式如圖1-3所示，具體設計和生產需要依據實際的技術要求進行詳細設計。
圖1-3 直流饋出母線
