一、電動轎車非車載智能充電機
1、主要功能:
u 適合電動轎車、出租車、工程車等非車載大功率快速、中速直流充電。
u 采用分體式充電機的結構形式.主要由充電柜、直流充電樁、以及充電柜和直流充電樁之間的連接電纜、直流充電樁和電動車之間的連接電纜及充電連接器等部分組成。
u 充電柜由充電模塊和充電主監控組成,自組監控實現對電動車充電的管理、計費和相應的電池狀態檢測等功能。
u 充電方式分為自動設定方式和手動設定方式兩種:
自動設定方式:在充電過程中,充電機依據BMs提供的數據動態調整充電參數,執行相應動作.完成充電過程;
手動設定方式:由操作人員設置充電方式、充電電壓、充電電流等參數,根據設定參數執行相應操作,完成充電過程。
u 具備通過cAN網絡與BMs通信功能.用于判斷電池類型,獲得獲得動力電池系統參數、充電前和充電過程中動力電池的狀態參數,通過以太網與充電站后臺監控系統通信.上傳充電機和動力電池的工作狀態、工作參數、故障報警等信息,并接受監控系統的控制命令.執行遙控動作。
u 能夠判斷充電連接器、充電電纜是否正確連接。當充電連接器與電動汽車蓄電池系統正確連接后,充電機才允許啟動充電過程;當充電機檢測與電動汽車蓄電池系統的連接不正常時,能立及停止充電,并發出報警信息。
u 能夠?yàn)殡妱悠囂峁┑蛪狠o助電源.用于在充電過程中為電動汽車BMs供電。
u 具備絕緣監測功能,絕緣降低時自動關閉輸出,確保充電安全。
2、特點
u 具備高效、高可靠、超低輻射、維護快捷、靈活擴容、節能環保等優點。
u 具備超強電網適應能力,輸入電壓范圍寬達323—475vac.并能夠承受500vac高電壓輸入。
u 采用自主均流技術.均流性能穩定.脫離監控模塊也能穩定工作并自主均流。
u 充電模塊采用業界領先的軟開關技術,效率高電磁兼容性好,具有故障代碼顯示功能。
u 具有輸出電壓、電流調節范圍的獨特特點.滿足不同類型蓄電池組端電壓的充電要求。
u 具有電源輸入側電壓保護、欠壓告警、輸出側過流及短路保護等安全防護功能。
3、主要參數
電動汽車非車載充電機(400V/180A)主要參數 | |
輸入線電壓(V) |
380V-15℃~3810V-25℃ |
輸入電壓類型 |
三相三線 |
功率因數 |
≥0.94 |
總諧波電流含量(THD) |
≤5% |
輸出功率(KW) |
0-100KW(單柜)~更大(并柜) |
輸出電壓 |
198~572V(可調) |
輸出電流 |
0-180A(單柜)~更大(并柜) |
穩壓精度 |
≤±0.5% |
穩流精度 |
≤±0.5% |
均流度 |
≤3% |
效率 |
≥93% |
EMC |
CLASS A |
防護等級 |
IP30 |
環境溫度(℃) |
-10~40 |
外形尺寸 |
2200×800×600 |
重量 |
≤200(不含充電模塊) |
二、電動客車非車載智能充電機
1、主要功能:
◆ 適合電動客車非車載大功率快速、中速直流充電。
◆ 采用分體式充電機的結構形式.主要由充電柜、直流充電樁、以及充電柜和直流充電樁之間的連接電纜、直流充電樁和電動車之間的連接電纜及充電連接器等部分組成。充電柜由充電模塊和充電主監控組成,自組監控實現對電動車充電的管理、計費和相應的電池狀態檢測等功能。
◆ 充電方式分為自動設定方式和手動設定方式兩種:
自動設定方式:在充電過程中,充電機依據BMs提供的數據動態調整充電參數,執行相應動作.完成充電過程;
手動設定方式:由操作人員設置充電方式、充電電壓、充電電流等參數,根據設定參數執行相應操作,完成充電過程。
◆ 具備通過cAN網絡與BMs通信功能.用于判斷電池類型,獲得獲得動力電池系統參數、充電前和充電過程中動力電池的狀態參數,通過以太網與充電站后臺監控系統通信.上傳充電機和動力電池的工作狀態、工作參數、故障報警等信息,并接受監控系統的控制命令.執行遙控動作。
◆ 能夠判斷充電連接器、充電電纜是否正確連接。當充電連接器與電動汽車蓄電池系統正確連接后,充電機才允許啟動充電過程;當充電機檢測與電動汽車蓄電池系統的連接不正常時,能立及停止充電,并發出報警信息。
◆ 能夠?yàn)殡妱悠囂峁┑蛪狠o助電源.用于在充電過程中為電動汽車BMs供電。
◆ 具備絕緣監測功能,絕緣降低時自動關閉輸出,確保充電安全
2、特點
u 具備高效、高可靠、超低輻射、維護快捷、靈活擴容、節能環保等優點。
u 具備超強電網適應能力,輸入電壓范圍寬達323—475vac.并能夠承受500vac高電壓輸入。
u 采用自主均流技術.均流性能穩定.脫離監控模塊也能穩定工作并自主均流。
u 充電模塊采用業界領先的軟開關技術,效率高電磁兼容性好,具有故障代碼顯示功能。
u 具有輸出電壓、電流調節范圍的獨特特點.滿足不同類型蓄電池組端電壓的充電要求。
u 具有電源輸入側電壓保護、欠壓告警、輸出側過流及短路保護等安全防護功能。
3、主要參數
電動汽車非車載充電機(750V/150A)主要參數 | |
輸入線電壓(V) |
380V-15℃~3810V-25℃ |
輸入電壓類型 |
三相三線 |
功率因數 |
≥0.94 |
總諧波電流含量(THD) |
≤5% |
輸出功率(KW) |
0-100KW(單柜)~更大(并柜) |
輸出電壓 |
198~750V(可調) |
輸出電流 |
0-180A(單柜)~更大(并柜) |
穩壓精度 |
≤±0.5% |
穩流精度 |
≤±0.5% |
均流度 |
≤3% |
效率 |
≥93% |
EMC |
CLASS A |
防護等級 |
IP30 |
環境溫度(℃) |
-10~40 |
外形尺寸 |
2200×800×600 |
重量 |
≤200(不含充電模塊) |
三、充電模塊
1、特點:
u 三相三線電壓輸入,三相電流平衡。
u 超寬輸入電壓范圍(323—475Vac),適應電網能力強。
u 寬范圍直流輸出電壓(176—320Vdc),可以滿足用戶需求。
u 缺相限功率(半載)輸出設計,使用范圍寬。
u 故障代碼顯示功能,方便故障檢查。
u 輸出電流無級限流,電池充電精確控制。
u 采用軟開關技術,模塊效率高,電磁兼容性好。
u 完善的保護、告警措施,具有遙控、遙測、遙信、遙調功能。
u 內置CPU控制,工作穩定可靠,遠端監控控制容易實現。
2、主要技術指標:
環境要求 | |
項目 |
指標 |
工作溫度 |
-10℃~40℃ |
儲存溫度 |
-25℃~55℃ |
相對濕度 |
≤95% |
大氣壓力 |
70~106KPa |
冷卻方式 |
自然冷、風冷結合 |
輸入特性 | |
項目 |
指標 |
輸入電壓 |
323V~475V(三相三線制) |
輸入電流 |
≤15A |
交流輸入頻率 |
45~65Hz |
效率 |
≥93% |
輸出特性 | |
項目 |
指標 |
輸出電壓范圍 |
176V~320V |
額定輸出電流 |
20A |
最大輸出電流 |
22A(輸出電壓260V) |
電壓上升時間 |
3~8秒(軟啟動時間) |
輸出恒流范圍 |
10%~100% |
穩流精度 |
≤±0.5%(20%限流測試) |
負載電壓紋波系數 |
≤0.1% |
穩壓精度 |
≤±0.5% |
溫度系數(1/℃) |
≤0.2‰ |
機械參數 | |
模塊外形尺寸(長×寬×高) |
指標 |
模塊重量 |
<15kg |
音響噪音 |
<55dB |
四、直流充電樁
1、主要功能:
內置人機界面(液晶屏及鍵盤)、直流電表、刷卡機、小型打印機、內部直流接觸器、樁運行指示燈及告警燈,由裝監控統一管理。
具備背光照明,可讀取IC卡內信息,識別用戶身份及相關信息,提供充電相關信息、用戶操作幫助、異常信息提示等內容。
和BMS實時通訊,獲取并顯示動力電池電池類型、單體電壓、剩余容量、溫度、告警等關鍵信息。
內置直流電表,實現充電實時準確計量、計費。
向充電機發送控制指令、開關量信號,控制充電機啟動與停止,獲取充電機工作狀態信息,充電過程中,顯示如下信息:如電池類型、充電電壓、充電電流、已充時間、剩余時間、已充電量等,并管理輸出接觸器,實現對充電輸出的控制。
提供操作按鈕,用于用戶充電操作和管理員管理操作,打印用戶充電費用的票據。
管理各項數據,保護數據的完整性、安全性,提供管理員查詢、拷貝、刪除等功能。
與主監控通信,上送BMS信息及計費信息。
2、特點:
大屏幕真彩TFT液晶觸摸屏顯示,配臺鍵盤,界面友好,方便用戶操作。
可選擇定時間,定電量,定金額,自動充滿等充電方式。
可提供接觸式或非接觸式IC卡付費方式,及票據打印功能,方便快捷。
可安裝攝像頭,完成視屏監控記錄,實現安全管理。
可實現網絡化監控,可通過網口、Modem、串口等實現遠程監控。
具備完善的防潮濕、防霉菌、防鹽霧、防塵、防水、防曬、防風、防盜、阻燃等措施。防護等級:充電過程中,滿足lP65。
具備急停、防反接、防誤操作等安全防護功能;具備聯鎖功能,保證充電連接器與電動汽車分開前,車輛不能啟動。
3、規格:
外形尺寸高×寬×深:1660×450×300
重量:≤70
五、交流充電樁
1、主要功能:
內置單相輸入防雷器,漏電保護空開,智能電能表,控制用交流接觸器可提供兩種類型樁體:a.帶交流插座,不配置到電動汽車的充電電纜及其插頭;b.配置到電動汽車的充電電纜及其插頭。
具備界面友好,操作方便的人機操作界面,可實現現場啟動、急停、充電參數設置等功能;可自動或手動選擇充電控制方式。
具備背光照明,具有運行狀態(如當前充電模式、已充電時間、剩余時間、已充電電量、待充電電量、計費信息等)顯示、故障狀態監測和顯示等功能。
內置智能電表,實現充電實時準確計量、計費特點
2、特點:
大屏幕真彩TFT液晶觸摸屏顯示,配合鍵盤,界面友好,方便用戶操作。
可選擇定時間,定電量,定金額,自動充滿等充電方式。
可提供接觸式或非接觸式IC卡付費方式,及票據打印功能,方便快捷。
可安裝攝像頭,完成視屏監控記錄,實現安全管理。
可實現網絡化監控,可通過網口、Modem、串口等實現遠程監控。
具備完善的防潮濕、防霉菌、防鹽霧、防塵、防水、防曬、防風、防盜、阻燃等措施。防護等級:充電過程中,滿足lP65。
具備急停、防反接、防誤操作等安全防護功能;具備聯鎖功能,保證充電連接器與電動汽車分開前,車輛不能啟動。
3、規格:
外形尺寸高×寬×深:1660×450×300
重量:≤60
4、充電站智能綜合管理
自動運營、無人值守,所有站點集中智能化管理。
綜合業務管理平臺,各站運營業務綜合管理。
模塊化業務軟件,分工明確。
運營管理智能分析,營運情況明晰透徹。
系統容量巨大,可同時接入50000個充電站。
六、應用方案

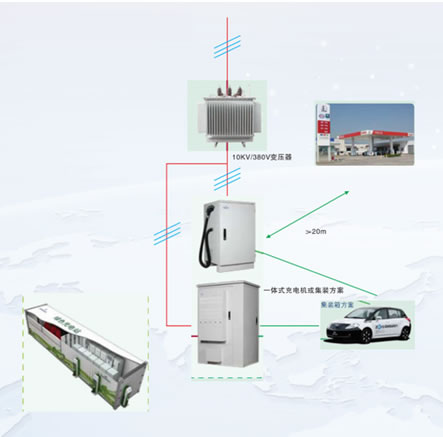

1、石化行業應用方案

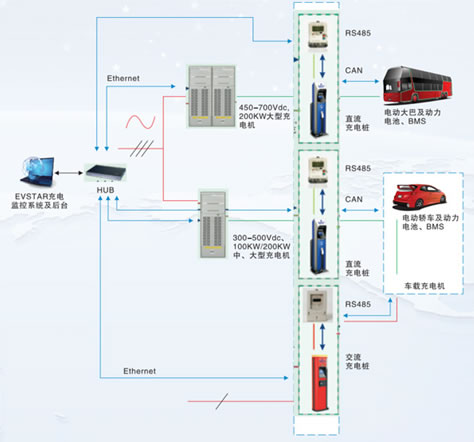

2、公交充電站應用方案
3、出租車充電站應用方案
